[CNN] LeNet-5 모델 구현하기

LeNet-5는 손글씨, 우편 인식 등 이미지 분류에 쓰이던 DNN(Deep Neural Network)이다.
LeNet-5에 대한 자세한 정보는 [1]에서 찾아 볼 수 있지만, 간단하게 설명한 후에 TensorFlow로 어떻게 구현해야 하는지 코드리뷰를 하겠다.

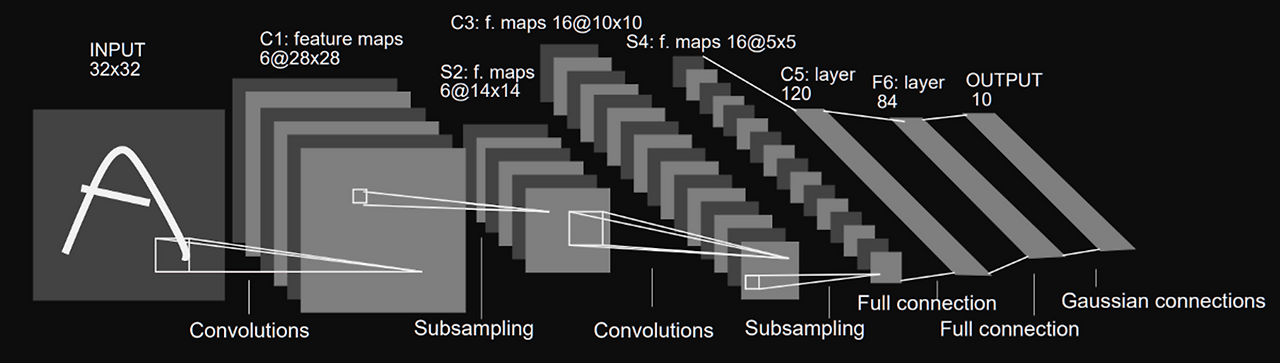

LeNet-5는 입력층과 출력층을 제외하고 3개의 Convolutional Layer(C), 2개의 Sub-Sampling Layer(S), 그리고 1개의 Fully-Connected Layer(F)로 총 6개의 층으로 구성되어 있다.
그래서 위 그림에서 C1-S2-C3-S4-C5-F6와 같이 층이 쌓이는 걸 확인할 수 있다.

Sub-Sampling Layer는 Pooling Layer라고도 하는데 이미지 크기를 줄여 파라미터 수를 감소시키기 위해 사용되며, 논문에서는 Max와 Avg 중 Average Pooling을 사용했다.
여기서 C5 Layer를 그림만 보고 FC Layer(Fully-Connected Layer)로 잘못 이해하는 사람이 많은 것 같은데 논문에서도 직접 C5는 Convolution Layer라고 언급했으며, C5는 S4의 Output인 5$\times$5 이미지를 입력으로 받아 5$\times$ 필터로 합성곱 연산을 수행해 (1, 1, filter size)의 크기를 갖는다. (*tensorflow 기준)
Yann Lecun은 학습할 때 손실 함수(Loss function)로 MSE(Mean Squared Error)를 채택했지만, Cross Entropy 기법이 훨씬 좋기 때문에 코드에서는 후자를 채택했다.

Import

import tensorflow as tf
import tensorflow.keras as keras
from tensorflow.keras import models
from tensorflow.keras.layers import Conv2D, Flatten, AvgPool2D, Dense

Code

def lenet5():
    model = models.Sequential([
        Conv2D(filters=6, kernel_size=5, strides=1, activation='tanh', input_shape=(32, 32, 1)),
        AvgPool2D(pool_size=(2, 2), strides=2),
        Conv2D(filters=16, kernel_size=5, strides=1, activation='tanh'),
        AvgPool2D(pool_size=(2, 2), strides=2),
        Conv2D(filters=120, kernel_size=5, strides=1, activation='tanh'),
        Flatten(),
        Dense(84, activation='tanh'),
        Dense(10, activation='softmax')
    ])

    model.compile(loss='sparse_categorical_crossentropy',
                  optimizer=keras.optimizers.Adam(),
                  metrics=['accuracy'])

    return model

Reference

[1] Y. LeCun, L. Bottou, Y. Bengio, and P. Haffner. “Gradient-based learning applied to document recognition”. Proceedings of the IEEE, November 1998.
